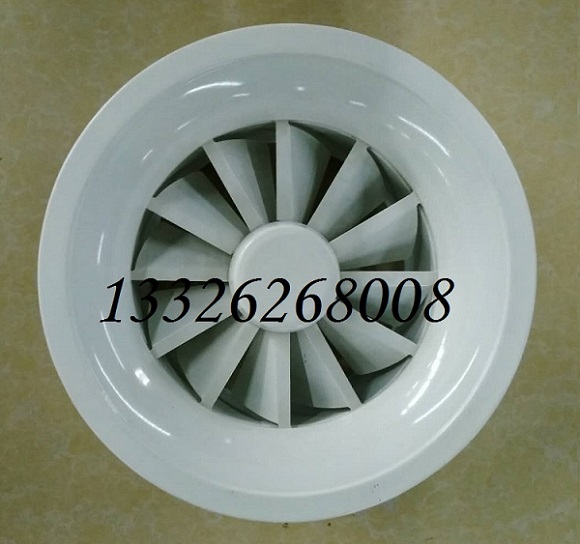

旋流风口

根据室内负荷变化，需要相应送入冷风，等温风或热风。旋流风口无论在供冷还是供热时均可通过调节送风角度达到理想的送风效果。
由于风量范围大，它适合于工业厂房或高舒适性公共场所。旋流风口既可安装在高大空间的空调区域(如：工业厂房、机场、剧院、银行营业所等)，也可安装在层高≥3.80m的室内(如会议室)，尤其适用于送风温差从-10K至+15K范围内变化的场所


横向送风时的叶片状态(供冷风)	送风方向45℃时的叶片状态(等温送风)	垂直方向送风时的叶片状态(供热风)

结构·尺寸·材料

结构
旋流风口有四种规格，正面出风口装有可调式叶片和散流圈，后带圆形接管，叶片位置的调节可以通过手动、气动执行器或电动执行器来完成，静压箱有侧面开孔或上部开孔两种，接口为圆形。配有执行器控制时，静压箱上另设一个检修孔。
材料
面板为冷轧镀锌钢板，散流圈为伸拉冲压铝制件，表面为纯白色(RAL9010)漆。静压箱为冷轧镀锌钢板。

安装
由于旋流风口的多种功能，它既可与天花板平齐安装，也可悬空吊挂。对于开式网格吊顶，平齐式安装与悬挂式安装的送风效果相同，送风角度连续可调。


封闭式吊顶平齐安装，横向和垂直两种送风方向	悬挂式安装：如工业厂房，送风角度连续可调

伸出封闭天花板300mm，送风角度连续可调

符号定义，噪声频谱参数

相对频谱△L

噪声数据

例：已知参数
规格400 每个风口的风量V=250I/s
求：气流噪声Lw的倍频级
图2：声功率和压力损失
LWA=41dB(A)
△pt=25Pa
出风口有效风速veff:

供热时的技术数据

例
已知数据：
型号CY(直接从顶部连接)：规格400
每个风口的风量             V=400I/s
送风温差：
横向供冷时：              △tZ=-8K
垂直供热时：              △tZ=+15K
室内噪声要求声功率：       LWA=45dB(A)
风口的间距：               A=3,00m
风口中心到墙的距离         X=1,50m
风口面板到人员停留区的距离 H1=2,70m

图2：声功率和压力损失
LWA=42dB(A)(LWNC=36NC)
△pt=34Pa
所选择的42dB(A)声功率低于所要求的45dB(A)。计算室内噪声时，还必须考虑风口的数量和室内的吸收系数。

图8：垂直送风时的最大射流长度
V=400I/s
△tz=+15K
H1max=4,1m
供热时暖风可直达人员停留区
图10：供冷时人员停留区的风速
A=3.00m
H1=2.70m
v=0.17m/s
图14：墙面风速和温度比
L=A/2+H1=1.50+2.70=4.20m
vL=0.29m/s
△tL/△tZ=0.10
△tL=-8×0.10=-0.8K

气流数据

下面图表适用于供冷工况，横向送风和悬挂式安装的情况。
送风温差：等温至-10K
修正系数：若风口平齐安装于吊顶内，那么vH1，vL以及
△tL/△tZ的数值都须乘以1.4。

订货须知

订货说明
旋流风口装有可调式导流叶片，带有散流圈，根据叶片
的不同状态可送出横向、斜向或垂直方向的旋转气流，
适合安装于高度≥3.8m的室内，尤其适合于送风温差在
-10K至+15K范围内不断变化的场所，面板上的导流片可
通过手动、电动或气动装置调整，静压箱有侧面或顶部
两种接口型式供选择。
材料：
面板采用冷轧镀锌钢板，散流圈为铝制件，风口面板、
散流圈，接管均经过表面处理，喷涂纯白色(RAL9010)
漆，静压箱也采用冷轧钢板。
